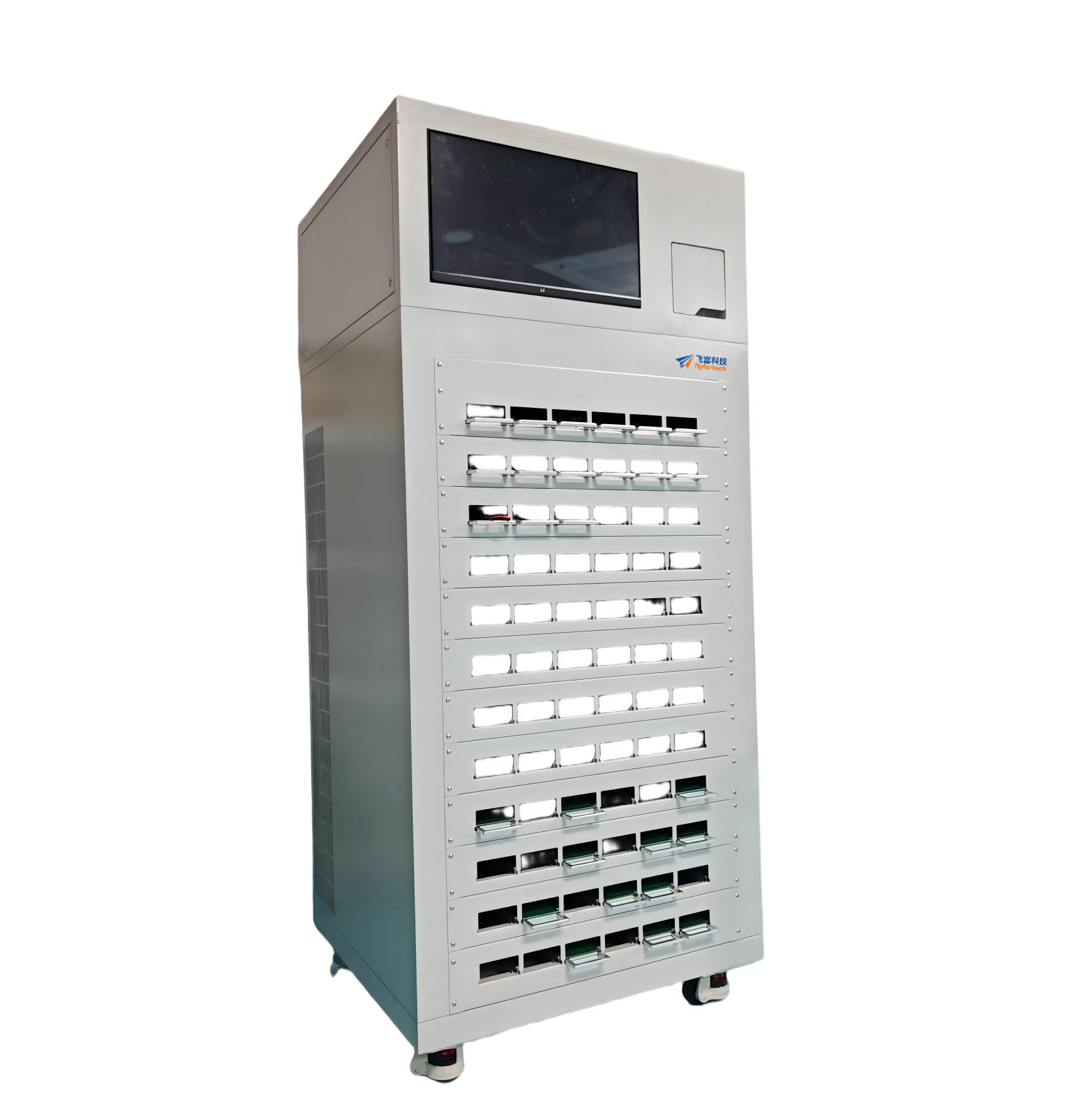

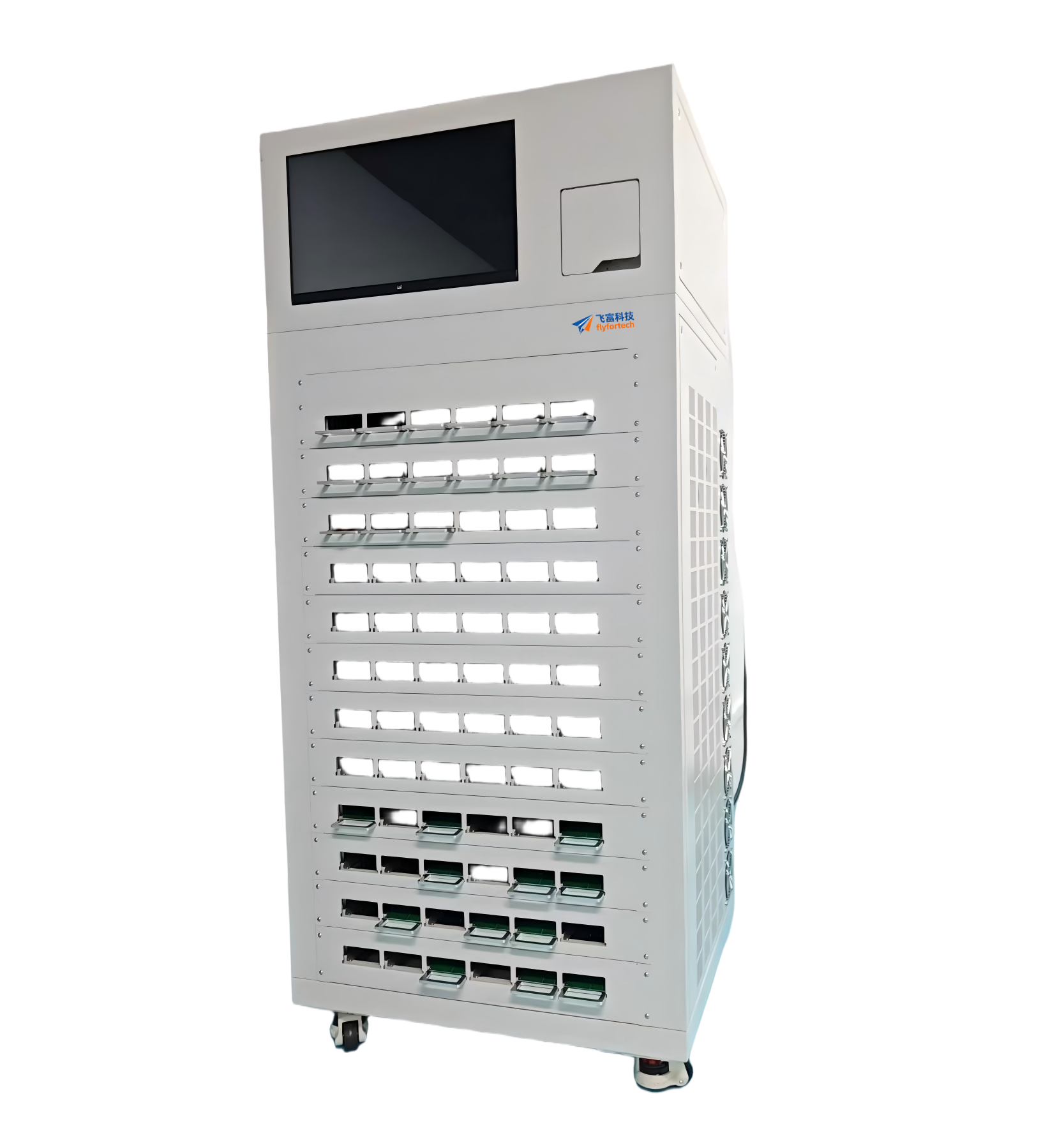

光模块在线老化系统
系统介绍：
1.单个抽屉可以独立运行，独立配置任务，可以中途添加任务。
2.根据设定的数据上传时间间隔，数据实时上传，避免数据丢失
3.可以根据客户要求做软件定制

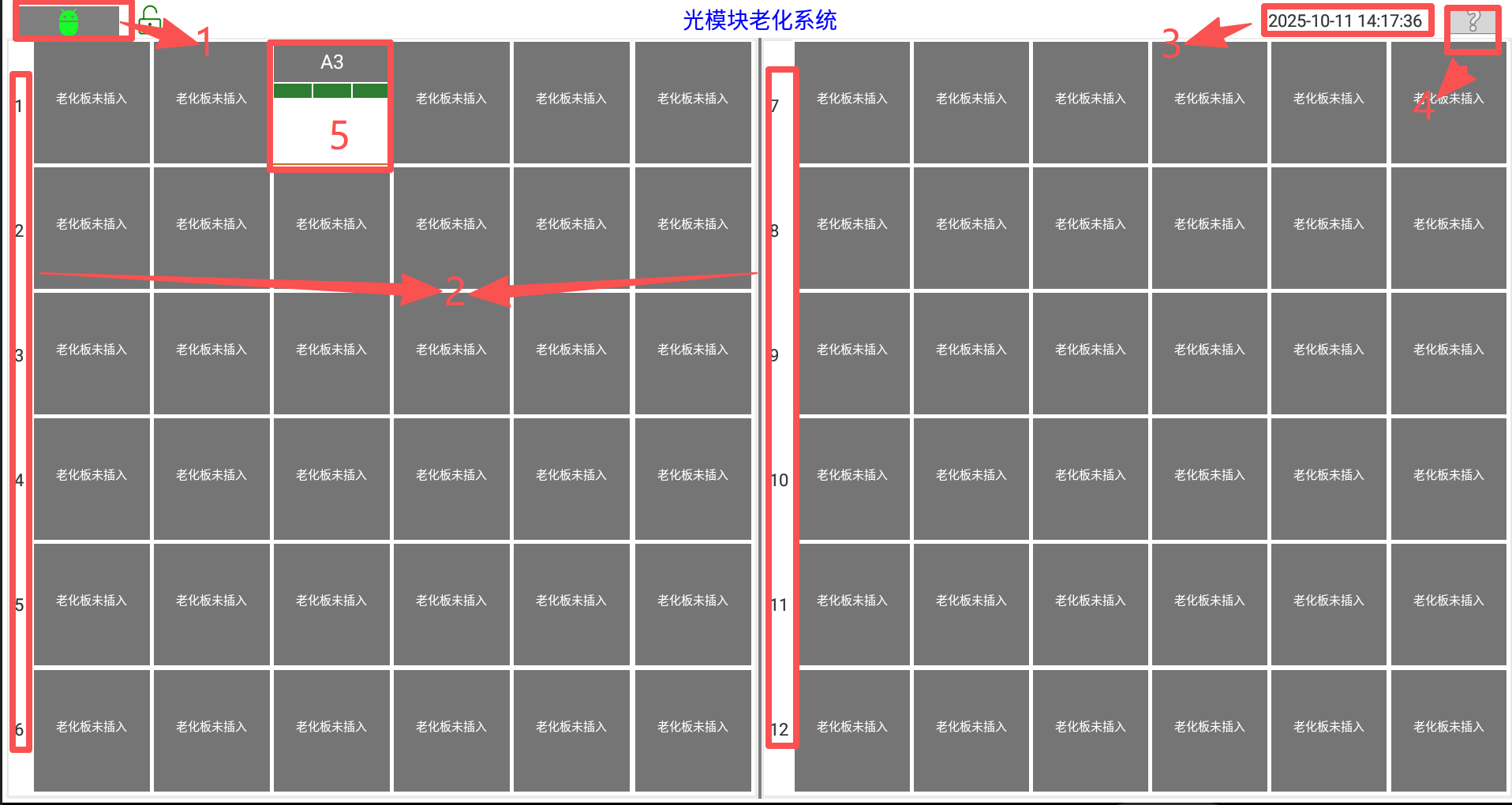

4.软件界面可以实时显示每个产品的老化条件，开始时间，剩余时间等信息
5.老化条件可以自由定义，每个老化条件可以分段分步设置，老化实时采样数据频 率可自由配置，数据实时显示，自由绘图，数据存储格式可自定义
软件功能：
1.在线监控电压电流，通过IIC总线读取模块内部参数进行判断和记录；
2.实时监控模块内部DDMI参数，实时判据功能，每通道独立开关，独立限流保护，独立短路保护；
3.单系统最大支持216只模块同时老化；
4.每个老化板上的模块独立温控，每个抽屉独立运行，方便适配产线产能；
5.整个系统模块化设计，维护方便，维护时间短至几分钟；
6.支持断电保护，断电数据不丢，上电恢复现场；模块缓上电，防浪涌；
7.数据记录和分析，MES/FIS/PCS 信息系统集成。
| 参数 | 指标 |
| 容量 | 216（12层*6列，每个模块独立控温，单个抽屉可以放置3个模块） |

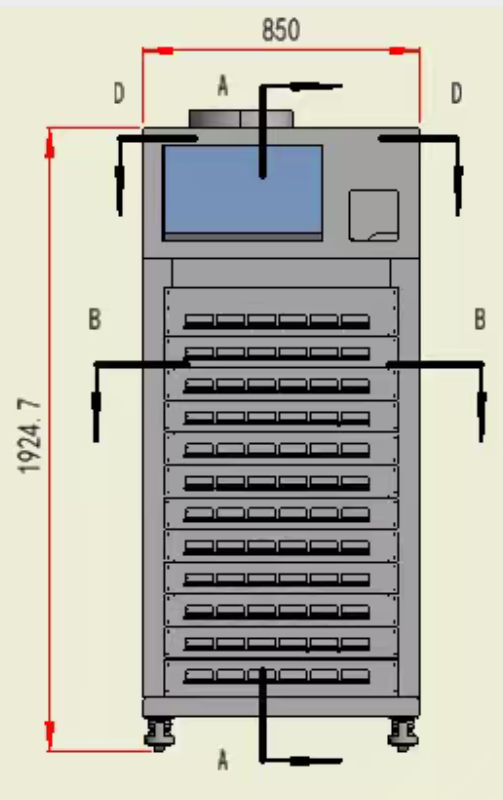

| 外部尺寸 | 850×1904×750(W×H×D)mm |
| 温区 | 72个，每个温区可以独立老化不同产品 |
| 协议支持 | IIC通信，可开放通讯接口，支持8472协议、8077协议、8436协议等 |
| 工作模式 | 恒压模式 |
| 模块封装 | 支持QSFP-DD、OSFP、OSFP_XD等 |
| 电源电压 | 可程控，2.7V~3.7V可调，1%FS+10mV |
| 模块电流 | 单个老化板插入3个模块时，单个模块最大支持电流8A或15A（可选），可以通过减少模块数量来增大单个通道的最大支持电流，可通过软件设置单只模块限流保护值，过温保护值等 |
| 模块参数监控 | 单只模块工作电压、工作电流，监控电压、温度、偏置电流、发射功率、接收功率，并进行存储记录便于后续查询，自动上传数据库；实时读取,刷新时间小于3S， 单只模块监控参数可实时判据，超过保护值关闭该通道； |
| 模块温度分辨率 | 0.1℃ |
| 温度波动度 | ≤±1℃ |
| 模块温度一致性 | ±1℃（模块DDM温度和设定老化温度差值小于±1℃） |
| 温度过冲 | ≤1℃ |
| 系统界面 | 人机交互，可查看相应层数的模块订单号、型号、监控参数数据、入炉位置、数量、仓内不同位置温度，模块剩余老化时间、出炉提示；软件重启自动获取当前老化状态 |
| 老化板 | 记录老化板号，老化板与模块要有绑定关系；老化板与老化驱动背板均采用金手指插接方式；可定制老化板 |
| EOS、ESD | 满足EOS/ESD防护 |
| 数据库 | 支持MES系统对接 |
| 掉电保护 | 支持断电保护，断电数据不丢，上电恢复现场 |
| 网络接口 | RJ45 |
| 电源规格 | AC 3*220V/380V 50/60Hz |
| 功耗 | 小于8KW |
| 重量 | 约100kg |
| 环境要求 | ≤26℃、50%湿度 |
| 质保期 | 1 年 |
| 技术资料 | 操作手册、维修手册、备品清单 |
